Proiettore led ad alte prestazioni LP 100-150-200-250-300-400-500W
Proiettore speciale per stadi e campi sportivi, alta potenza, alta brillanza, alto rendimento. Consente di ottenere, in una sola unità, il flusso luminoso di 40.000 lumen per il modello di 250W, di 48.000 lm per il modello di 300W, 80.000 lm per il 500, con un rendimento di circa 160 lm/W. Si aggiunge risparmio, per l’alta efficienza energetica, al già notevole risparmio dovuto alla sorgente led. I led ed il driver sono di marche rinomate.

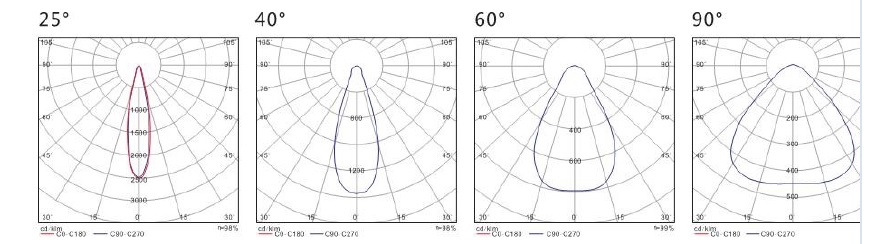

La fotometria può essere circolare 25°, 40°, 60°, 90°, ellitica, high mast, stradale. Il modulo è costituito da un dissipatore leggero ma con grande superficie radiante, un circuito stampato ad alta conducibilità termica “Highpass”, led ad alto rendimento, una lente multipla in policarbonato o metacrilato “uv resistent”, una guarnizione siliconica in grado di fornire una protezione IP68. Questo consente una più libera esposizione all’aria migliorando il raffreddamento, data l’elevata potenza in gioco. Ulteriore criticità di alcuni sistemi è l’adozione di raggruppamento di led o addirittura COB (matrici di led accostati) che comportano la difficoltà di dissipazione del calore a causa della presenza vicendevole, a fianco, di altre fonti di calore, gli altri led, appunto. Il sistema ILSLED usa sorgenti singole, a bassa potenza, discrete, a ragguardevole distanza, una dall’altra.
Modulo in acqua IP68. L’adozione del modulo consente l’utilizzo dello stesso in modo autonomo, a sé stante, senza involucri ingombranti, con spazi intermedi aperti, garantendo così una dissipazione termica ottimale ed una resistenza al vento ridotta. La soluzione a moduli, inoltre, consente una facile sostituzione in caso di rottura o di guasto. Tra le varie opzioni fotometriche, l’ottica asimmetrica frontale, particolarmente ampia, permette di decentrare la proiezione della luce, tenendola in posizione piatta, orizzontale, senza dover inclinare i moduli, semplificando e razionalizzando la costruzione, alleggerendo il modulo, che, altrimenti, avrebbe una struttura massiccia e una critica dissipazione. Inoltre necessiterebbe di una ulteriore cornice per il CUT-OFF. La staffa, mobile su due assi di rotazione, consente l’orientamento in tutte le direzioni.
Modulo in acqua ip68
L’adozione del modulo consente l’utilizzo dello stesso in modo autonomo, a sé stante, senza involucri ingombranti, con spazi intermedi aperti, garantendo così una dissipazione termica ottimale ed una resistenza al vento ridotta. La soluzione a moduli, inoltre, consente una facile sostituzione in caso di rottura o di guasto.
Tra le varie opzioni fotometriche, l’ottica asimmetrica frontale, particolarmente ampia, permette di decentrare la proiezione della luce, tenendola in posizione piatta, orizzontale, senza dover inclinare i moduli, semplificando e razionalizzando la costruzione, alleggerendo il modulo, che, altrimenti, avrebbe una struttura massiccia e una critica dissipazione.
Inoltre necessiterebbe di una ulteriore cornice per il CUT-OFF. La staffa, mobile su due assi di rotazione, consente l’orientamento in tutte le direzioni. L’alimentatore è un Meanwell o DONE con tutti i requisiti, le protezioni e le certificazioni di un prodotto di alta qualità, proveniente da un costruttore che è, da anni, leader mondiale.
Specifiche tecniche:
Dimensioni modulo
Fotometria Dimensioni modulo asimmetrica frontale
4 moduli 200W 32.000 lm

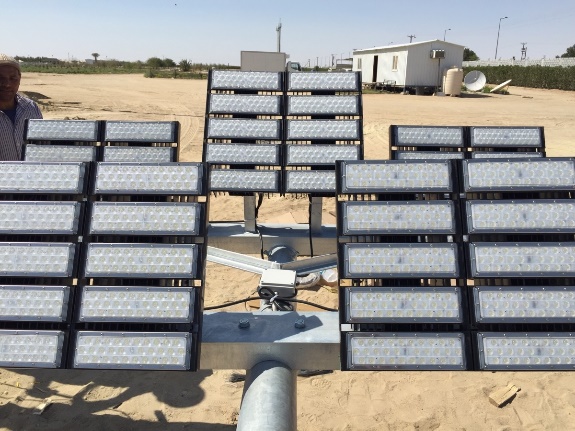

Esempio di installazione

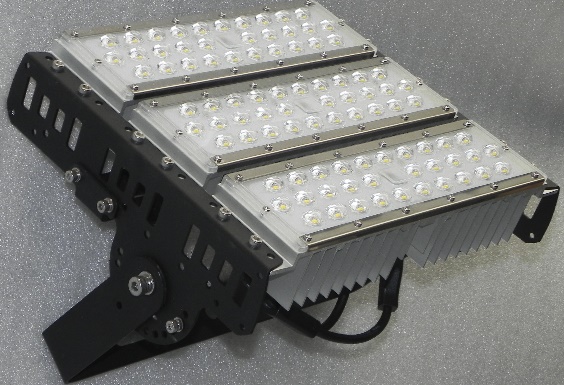

Il dispositivo è composta da: Corpo in lastra di alluminio, leggero e robusto, con attacco a forcella universale, supporto ai moduli led, agli alimentatori ed ai dispositivi elettrici ed elettronici, uno, due, tre, quattro, cinque, sei, otto, dieci moduli da 30 led, 30 – 50W ciascuno, da uno a quattro alimentatori da 30 a 500 W, a seconda delle potenze, dispositivi elettrici di collegamento. Trattamento di finitura comprendente un bagno galvanico di preparazione e la verniciatura con polveri poliestere colore nero e successiva polimerizzazione in forno a 180°. Classe di isolamento II. Grado di protezione IP 67. Classificazione fotometrica CUT-OFF. Marcatura CE. Dimensioni: 330 x 85 (x ogni modulo) x 220 max mm. P. e. 3 moduli (150W): 330 x 255 x 220 (h max) mm.
Descrizione analitica del modulo singolo: Modulo 30/50 : dispositivo con 30 led di potenza massima 50W, costituito dai seguenti elementi: dissipatore in alluminio estruso adeguato alla potenza in questione,
circuito stampato con array di 30 led e relativa lente multipla con emissione asimmetrica.
circuito stampato con led montati in configurazione serie/parallelo del tipo Cree/Bridgelux/Epistar o similari, di potenza circa di 1 W a 350 mA, efficienza: 160 lm/W, alla corrente di 550 mA: 150 lm/W. Temperatura colore: 6500°K o 4000°K. RA: maggiore di 70. Potenza max. dei led : (30x 1,66)=50 W. Flusso modulo a 30W: circa 4800 lm, a 50W: circa 7500 lm. -Lente multipla con emissione luminosa con diverse fotometrie, di materiale garantito per 10 anni contro l’ingiallimento e l’invecchiamento. Fotometrie: ampia stradale, media stradale, pista ciclabile, 24°, 36°, 60°, 90°. -Guarnizione di tenuta in silicone stampato protezione garantita IP67. -dispositivi elettronici per il dimmeraggio (optional), dispositivi per il collegamento dei cavi.
-Alimentatore switching a corrente costante da 60W/300W. Entrata a corrente alternata universale 90-305 V. 50 Hz max 3,2 A. Corrente massima di uscita: 2 x 6200 mA costanti nel campo di tensione autoregolata da 25,2 a 48V. Funzione PFC attiva: PF (Power factor) maggiore di 0,9 a 230 v al massimo carico. Efficienza 90 %. Consumo circa 6W che aggiunti ai 50 W assorbiti dai led portano ad un totale di 56W. Protezioni: corto circuito – sovracorrente – sovra voltaggio – sovra temperatura. Involucro in plastica totalmente isolato ed incapsulato: Classe di protezione IP67. Classe di isolamento: II Rispondente a tutti i regolamenti universali di sicurezza per l’illuminazione: UL8750,CSA C22.2,No.250.0, EN61347-1, EN61347-2-13 independent,IP67,J613347-1, J61347-2-13 approved; design refer to UL 60950- 1, TUV 60950-1. Compatibilità elettromagnetica: emissioni: EN55015, EN61000-3-2 Classe C (carico magg. del 60%); EN61000-3-3. Immunità: EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (sorgente 2KV), criteria A. MTBF: 396,7K hrs min. -Possibilità di predisposizione dell’alimentatore al dimmeraggio (optional).
Dimensione struttura da 300W: 530x270x200 mm. Peso kg. 10.
Tutti i materiali impiegati nel dispositivo sono privi di mercurio, piombo ed altre sostanze tossiche. Le specifiche del seguente prospetto possono essere modificate in seguito a più precise indicazioni di esigenza del progetto o a miglioramenti di natura tecnica o commerciale.
All’adozione di una esclusiva tecnica di riempimento dello spazio compreso tra il led e l’ottica con un gel con indice di rifrazione appropriato. Tecnica chiamata Index Matching. Comparando con prodotti privi si ottiene un miglioramento dell’8% sull’efficienza luminosa e una trasmittanza della luce fino al 98%
Il chip led raggiunge i 200 lm/W.
Un ottimo dissipatore progettato apposta permette di contenere l’incremento di temperatura durante il funzionamento a soli 10° Celsius.
Il modulo con multi-chip, (30) permette un alto numero di lumen, maggiore stabilità, scarso decadimento e guasti. Esempio di montaggio vista retro
Marca e modello del chip: Bridgelux 5050 Indice cromatico CRI: magg. di 70 Indice IP garantito sulla struttura: IP66, sul modulo: IP67 garantito, IP68 realistico. Temperatura di lavoro: da -40°C a +50°C Efficienza di potenza 93% Fattore di potenza: magg. di 0,98 Vita: 50.000 ore
Proiettore led ad alte prestazioni LP 250-500-750-1000W M STADIUM (Medium)
Proiettore speciale per stadi e campi sportivi, alta potenza, alta brillanza, alto rendimento.
Consente di ottenere, in una sola unità, il flusso luminoso di 75.000 lumen per il modello di 500W,
150.000 lm per il 1000, rendimento di 150 lm/W.
Si aggiunge risparmio, per l’alta efficienza energetica, al già notevole risparmio dovuto alla sorgente led. I led ed il driver sono di marche rinomate. Il modulo è costituito da un dissipatore leggero ma con grande superficie radiante, un circuito stampato ad alta conducibilità termica “Highpass”, led ad alto rendimento, una lente multipla in policarbonato o metacrilato “uv resistent”, una guarnizione siliconica in grado di fornire una protezione IP68. Questo consente una migliore esposizione all’aria migliorando il raffreddamento, data l’elevata potenza.
Proiettore LED modulare ad alta potenza: 250 Watt
Ogni modulo contiene 256 chip CREE SMD3030
Temperatura di colore: 5000 K – CRI: >70
Efficienza luminosa: circa 150 lm/w
Angolo del fascio luminoso: 30, 60, 90, 120, 120*80 gradi
Corpo: alluminio pressofuso resistente alla corrosione
Grado di protezione IP: IP66
Dimensioni: 405*215*190mm
Driver: OEM originali
Due moduli da 250w M (Medium)
500 w, 512 chips, in totale
Proiettore LED modulare ad alta potenza: 500-1000-1500-2000w L STADIUM (Large)
Proiettore speciale per stadi e campi sportivi, alta potenza, alta brillanza, alto rendimento.
