Articolo 1: Lanterna LV 40
Modello classico, elegante, leggero e consistente, di alta qualità, in lamiera di acciaio, verniciata con polvere poliestere, per resistere all’ambiente più ostile. In versione con lampada a scarica o con led ad alte prestazioni e lunga durata. Si adatta all’ambiente urbano storico, moderno, giardini, parchi, piazze e strade.
| Versione led | Versione lampada a scarica |
 |
 |
Descrizione tecnica:
Corpo inferiore e cappello superiore costruiti in lamiera di acciaio inox AISI 304 aventi, entrambi, particolari caratteristiche di resistenza meccanica ed alla corrosione atmosferica di ambienti marini. Supporto quadripede in fusione di alluminio. Trattamento di finitura comprendente un trattamento galvanico di preparazione e la verniciatura con polveri poliesteri colore nero AKZO NOBEL 200 effetto grafite e successiva polimerizzazione in forno a 180°.
Gruppo ottico costituito da una piastra in alluminio anodizzato costituente il supporto per : uno o due moduli da 30 led, uno o due alimentatori a corrente costante, potenza 60W cad., eventuali dispositivi elettronici per il dimmeraggio (optional), dispositivi per il collegamento dei cavi. Vano ottico IP67. Alimentatore e sezionatore IP67. Vano di contenimento IP54. Classe II. Viteria e minuteria esterna in acciaio inox. DIMENSIONI: 400 x 400 x 750h mm. Classificazione fotometrica CUT-OFF Marcatura CE
Caratteristiche del dispositivo ottico a led: Modulo 30: dispositivo con 30 led di potenza massima 45W, standard 36W, costituito da: dissipatore in alluminio estruso adeguato alla potenza in questione, circuito stampato con array di 30 led, relativa lente multipla con emissione asimmetrica, guarnizione di tenuta.
Descrizione analitica del Modulo singolo:
Circuito stampato con led montati in configurazione serie/parallelo del tipo Cree/Bridgelux/Epistar o similari, di potenza maggiore di 1 W a 350 mA, efficienza alla corrente nominale:130 lm/W, temperatura colore: natural white ( circa 4000°K ) RA: maggiore di 70. Potenza dei led : (30x 1,2)= 36W. Flusso totale led: 4150 lm.
Lente multipla con emissione luminosa asimmetrica di tipo batwing, di materiale PMMA garantito per 10 anni contro l’ingiallimento e l’invecchiamento.
Guarnizione di tenuta in silicone stampato protezione garantita IP67.
Alimentatore switching a corrente costante da 60W:
Entrata a corrente alternata universale 90-305 V. 50 Hz max 0,4. Corrente massima di uscita: 1050 mA (ripartita su tre rami, 350 mA per ramo), costanti nel campo di tensione autoregolata da 25,2 a 48V. Funzione PFC attiva: PF (Power factor) maggiore di 0,9 a 230 v al massimo carico. Efficienza 90 %. Consumo circa 4,5w che aggiunti ai 36W assorbiti dai led portano ad un totale di 40,5W. Protezioni: corto circuito – sovracorrente – sovra voltaggio – sovra temperatura. Raffreddamento per convezione d’aria spontanea e conduzione sulla piastra. Involucro in plastica totalmente isolato ed incapsulato: Classe di protezione IP67. Classe di isolamento: II Rispondente a tutti i regolamenti universali di sicurezza per l’illuminazione: UL8750,CSA C22.2,No.250.0, EN61347-1, EN61347-2-13 independent,IP67,J613347-1, J61347-2-13 approved; design refer to UL 60950- 1, TUV 60950-1. Compatibilità elettromagnetica: emissioni: EN55015, EN61000-3-2 Classe C (carico maggiore del 60%); EN61000-3-3. Immunità: EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (sorgente 2KV), criteria A. MTBF: 396,7K hrs min.
OPZIONI: Alimentatore dimmerabile. Timer. Fusibile. Colori RAL.
Tutti i materiali impiegati nel dispositivo sono privi di mercurio, piombo ed altre sostanze tossiche.
Articolo 2: LAMPARA AG54
Apparecchio per illuminazione, a sospensione, modello classico, elegante, consistente, di alta qualità, in pressofusione di alluminio, di forte spessore, rinforzata, pretrattata e verniciata con polvere poliestere, per resistere all’ambiente più ostile.
In versione con led ad alte prestazioni e lunga durata o con lampada a scarica. Si adatta all’ambiente urbano storico, moderno, giardini, parchi, piazze e strade.
Il dispositivo è composta da:
Corpo in pressofusione di alluminio, leggero e robusto, attacco a sospensione 3/4 gas, Dimensioni: ø 540 x 430 h mm Classificazione fotometrica: CUT-OFF
Gruppo ottico a led, costituito da una piastra in alluminio anodizzato o verniciato costituente il supporto per uno o due moduli led, uno o due alimentatori, componenti elettrici:
Modulo 30/40 : dispositivo con 30 led di potenza massima 45W, standard 33W, costituito da: dissipatore in alluminio estruso adeguato alla potenza in questione, circuito stampato con array di 30 led, relativa lente multipla con emissione asimmetrica, guarnizione di tenuta.
Descrizione analitica del Modulo singolo:
Circuito stampato con led montati in configurazione serie/parallelo del tipo Cree/Bridgelux/Epistar o similari, di potenza maggiore di 1 W a 350 mA, efficienza alla corrente nominale:130 lm/W, temperatura colore: natural white ( circa 4000°K ) RA: maggiore di 70. Potenza dei led : (30x 1,1)= 33W. Flusso totale led: 3900 lm.
Lente multipla con emissione luminosa asimmetrica di tipo batwing, di materiale PMMA garantito per 10 anni contro l’ingiallimento e l’invecchiamento.
Guarnizione di tenuta in silicone stampato protezione garantita IP67.
Alimentatore switching a corrente costante da 60W:
Entrata a corrente alternata universale 90-305 V. 50 Hz max 0,4. Corrente massima di uscita: 1050 mA (ripartita su tre rami, 350 mA per ramo), costanti nel campo di tensione autoregolata da 25,2 a 48V. Funzione PFC attiva: PF (Power factor) maggiore di 0,9 a 230 v al massimo carico. Efficienza 90 %. Consumo circa 4,5w che aggiunti ai 33W assorbiti dai led portano ad un totale di 37,5W. Protezioni: corto circuito – sovracorrente – sovra voltaggio – sovra temperatura. Raffreddamento per convezione d’aria spontanea e conduzione sulla piastra. Involucro in plastica totalmente isolato ed incapsulato: Classe di protezione IP67. Classe di isolamento: II Rispondente a tutti i regolamenti universali di sicurezza per l’illuminazione: UL8750, CSA C22.2, No.250.0, EN61347-1, EN61347-2-13 independent, IP67,J613347-1, J61347-2-13 approved; design refer to UL 60950- 1, TUV 60950-1. Compatibilità elettromagnetica: emissioni: EN55015, EN61000-3-2 Classe C (carico maggiore del 60%); EN61000-3-3. Immunità: EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (sorgente 2KV), criteria A. MTBF: 396,7K hrs min.
OPZIONI: Alimentatore dimmerabile. Timer. Fusibile. Colori RAL.
Tutti i materiali impiegati nel dispositivo sono privi di mercurio, piombo ed altre sostanze tossiche. Certificazione CE.
Articolo 3: CUPOLA CT60
Apparecchio per illuminazione, attacco laterale, modello classico, elegante, consistente, di alta qualità, in pressofusione di alluminio, di forte spessore, rinforzato, pretrattato e verniciato con polvere poliestere, per resistere all’ambiente più ostile.
In versione con led ad alte prestazioni e lunga durata o con lampada a scarica.
Si adatta all’ambiente urbano storico, moderno, giardini, parchi, piazze e strade.
Il dispositivo è composto da:
Corpo in pressofusione di alluminio, leggero e robusto, attacco a sospensione 3/4 gas, Dimensioni: ø 580 x 190 h mm Classificazione fotometrica: CUT-OFF
Gruppo ottico a led, costituito da una piastra in alluminio anodizzato o verniciato costituente il supporto per uno o due moduli led, uno o due alimentatori, componenti elettrici:
Modulo 30/40 : dispositivo con 30 led di potenza massima 45W, standard 33W, costituito da: dissipatore in alluminio estruso adeguato alla potenza in questione, circuito stampato con array di 30 led, relativa lente multipla con emissione asimmetrica, guarnizione di tenuta.
Descrizione analitica del Modulo singolo:
Circuito stampato con led montati in configurazione serie/parallelo del tipo Cree/Bridgelux/Epistar o similari, di potenza maggiore di 1 W a 350 mA, efficienza alla corrente nominale:130 lm/W, temperatura colore: natural white ( circa 4000°K ) RA: maggiore di 70. Potenza dei led : (30x 1,1)= 33W. Flusso totale led: 3900 lm.
Lente multipla con emissione luminosa asimmetrica di tipo batwing, di materiale PMMA garantito per 10 anni contro l’ingiallimento e l’invecchiamento.
Guarnizione di tenuta in silicone stampato protezione garantita IP67.
Alimentatore switching a corrente costante da 60W:
Entrata a corrente alternata universale 90-305 V. 50 Hz max 0,4. Corrente massima di uscita: 1050 mA (ripartita su tre rami, 350 mA per ramo), costanti nel campo di tensione autoregolata da 25,2 a 48V. Funzione PFC attiva: PF (Power factor) maggiore di 0,9 a 230 v al massimo carico. Efficienza 90 %. Consumo circa 4,5w che aggiunti ai 33W assorbiti dai led portano ad un totale di 37,5W. Protezioni: corto circuito – sovracorrente – sovra voltaggio – sovra temperatura. Raffreddamento per convezione d’aria spontanea e conduzione sulla piastra. Involucro in plastica totalmente isolato ed incapsulato: Classe di protezione IP67. Classe di isolamento: II Rispondente a tutti i regolamenti universali di sicurezza per l’illuminazione: UL8750, CSA C22.2, No.250.0, EN61347-1, EN61347-2-13 independent, IP67,J613347-1, J61347-2-13 approved; design refer to UL 60950- 1, TUV 60950-1. Compatibilità elettromagnetica: emissioni: EN55015, EN61000-3-2 Classe C (carico maggiore del 60%); EN61000-3-3. Immunità: EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (sorgente 2KV), criteria A. MTBF: 396,7K hrs min.
OPZIONI: Alimentatore dimmerabile. Timer. Fusibile. Colori RAL.
Tutti i materiali impiegati nel dispositivo sono privi di mercurio, piombo ed altre sostanze tossiche. Certificazione CE.

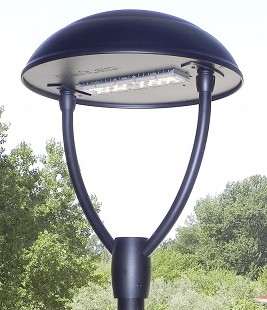

Articolo 4: CUPOLA A CAMPANA
Apparecchio per illuminazione, a sospensione o a cima palo, modello classico, elegante, consistente, di alta qualità, in lastra di alluminio, di forte spessore, rinforzata, pretrattata e verniciata con polvere poliestere, per resistere all’ambiente più ostile.
Realizzazione con led ad alte prestazioni e lunga durata, modulo led “EXTRALITE”. Si adatta all’ambiente urbano storico, moderno, giardini, parchi, piazze e strade.
In versione a led con un modulo da 30 led, con potenze da 20 – 33 – 43 – 50 – 60 W. In versione con due moduli da 30 led, con potenze da 66 – 85 – 100 – 120 W. Gruppo ottico composto da moduli led di grande efficienza, 160 – 190 lm/W, lente multipla con varie fotometrie, in materiale ad alta trasparenza, di notevole resistenza alle sollecitazioni meccaniche ed alle interazioni metereologiche, tra cui le radiazioni ultraviolette, (ingiallimento), a tenuta IP67.
Il dispositivo è composto da:
Corpo in pressofusione di alluminio, leggero e robusto, attacco a sospensione 3/4 gas, Dimensioni: a sospensione: ø 360 x 235 h mm, con forcella cima palo: ø 360 x 235 h mm, Classificazione fotometrica: CUT-OFF IPEA A++++…..+ = 2,69. Marcatura CE.
Corpo in lastra di alluminio, leggero e robusto, attacco a sospensione 3/4 o 1/2 gas, lastra in alluminio di supporto ai moduli led, agli alimentatori ed ai dispositivi elettrici ed elettronici, un modulo da 30 led, ciascuno, un alimentatore da 30 a 60 W, dispositivi elettrici di collegamento. :
Modulo 20/60: dispositivo con 30 led, potenza disponibile 20-33-40-50-60W, standard 50W, costituito da: dissipatore in alluminio estruso adeguato alla potenza in questione, circuito stampato con array di 30 led, lente multipla con varie emissioni, guarnizione di tenuta, gel di riempimento IP68, connettore stagno IP67.
Descrizione analitica del Modulo singolo:
-Circuito stampato, led montati in configurazione serie/parallelo, tipo 5050 “flip chip” efficienza 160 lm/W, colore: 4000°K (opz. 2200°K-3200°K-6000°K). Potenza dei led: 20-60 W. Flusso totale led: fino a 9600 lm.
Lente multipla di materiale PMMA o policarbonato, garantito per 10 anni contro l’ingiallimento.
Guarnizione di tenuta in silicone stampato protezione garantita IP67.
Alimentatore switching a corrente costante da 60W:
Varie versioni disponibili: A: carreggiata larga: distanza tra pali elevata, B: carreggiata media: distanza tra pali media, C: piste ciclabili e pedonali, circolare molto ampia, circolare 30° – 60° – 90°, ed altre a richiesta. Alimentatore, di grande marca, di potenza 30 – 60 W, anch’esso con tenuta IP67, che consente di poter tenere la struttura accessibile alla libera circolazione dell’aria per un ottimo raffreddamento. Accorgimento essenziale, per la durata e le prestazioni ad ottimi livelli nel tempo. 100.000 ore. Entrata c.a. 90-305 V., 50 Hz, max 0,3. Uscita: max 1400 mA (ripartita su tre rami, 467 mA per ramo), Funzione PFC attiva, PF > di 0,9, efficienza > 90 %. Protezioni: corto circuito – sovracorrente – sovra voltaggio – protezione interna 4 – 8 Kv.
OPZIONI: Alimentatore dimmerabile. Timer. Fusibile. Colori RAL.
Attacco a sospensione, filettato, maschio, gas, ½” o ¾”, da specificare, idoneo per braccio a muro o a palo, con femmina filettata, gas, ½” o ¾”. Certificazione CE. Classe II. Classe di protezione IP67. .
Articolo 5: LAMPARA AC60
Apparecchio per illuminazione, a sospensione, modello classico, elegante, consistente, di alta qualità, in lamiera di alluminio, di forte spessore, rinforzata, pretrattata e verniciata con polvere poliestere, per resistere all’ambiente più ostile.
In versione con led ad alte prestazioni e lunga durata o con lampada a scarica. Si adatta all’ambiente urbano storico, moderno, giardini, parchi, piazze e strade.
Il dispositivo è composta da:
Corpo in lamiera di alluminio di elevata leggerezza e robustezza, attacco a sospensione 3/4 gas, rinforzato in alluminio a spessore. Dimensioni: ø 620 x 430 h mm Classificazione fotometrica: CUT-OFF
Gruppo ottico a led, costituito da una piastra in alluminio anodizzato o verniciato costituente il supporto per uno o due moduli led, uno o due alimentatori, componenti elettrici:
Modulo 30/40 : dispositivo con 30 led di potenza massima 45W, standard 33W, costituito da: dissipatore in alluminio estruso adeguato alla potenza in questione, circuito stampato con array di 30 led, relativa lente multipla con emissione asimmetrica, guarnizione di tenuta.
Descrizione analitica del Modulo singolo:
Circuito stampato con led montati in configurazione serie/parallelo del tipo Cree/Bridgelux/Epistar o similari, di potenza maggiore di 1 W a 350 mA, efficienza alla corrente nominale:130 lm/W, temperatura colore: natural white ( circa 4000°K ) RA: maggiore di 70. Potenza dei led : (30x 1,1)= 33W. Flusso totale led: 3900 lm.
Lente multipla con emissione luminosa asimmetrica di tipo batwing, di materiale PMMA garantito per 10 anni contro l’ingiallimento e l’invecchiamento.
Guarnizione di tenuta in silicone stampato protezione garantita IP67.
Alimentatore switching a corrente costante da 60W:
Entrata a corrente alternata universale 90-305 V. 50 Hz max 0,4. Corrente massima di uscita: 1050 mA (ripartita su tre rami, 350 mA per ramo), costanti nel campo di tensione autoregolata da 25,2 a 48V. Funzione PFC attiva: PF (Power factor) maggiore di 0,9 a 230 v al massimo carico. Efficienza 90 %. Consumo circa 4,5w che aggiunti ai 33W assorbiti dai led portano ad un totale di 37,5W. Protezioni: corto circuito – sovracorrente – sovra voltaggio – sovra temperatura. Raffreddamento per convezione d’aria spontanea e conduzione sulla piastra. Involucro in plastica totalmente isolato ed incapsulato: Classe di protezione IP67. Classe di isolamento: II Rispondente a tutti i regolamenti universali di sicurezza per l’illuminazione: UL8750, CSA C22.2, No.250.0, EN61347-1, EN61347-2-13 independent, IP67,J613347-1, J61347-2-13 approved; design refer to UL 60950- 1, TUV 60950-1. Compatibilità elettromagnetica: emissioni: EN55015, EN61000-3-2 Classe C (carico maggiore del 60%); EN61000-3-3. Immunità: EN61000-4-2,3,4,5,6,8,11; EN61547, EN55024, light industry level (sorgente 2KV), criteria A. MTBF: 396,7K hrs min.
OPZIONI: Alimentatore dimmerabile. Timer. Fusibile. Colori RAL.
Tutti i materiali impiegati nel dispositivo sono privi di mercurio, piombo ed altre sostanze tossiche. Certificazione CE.
